高效沉淀池—应用领域

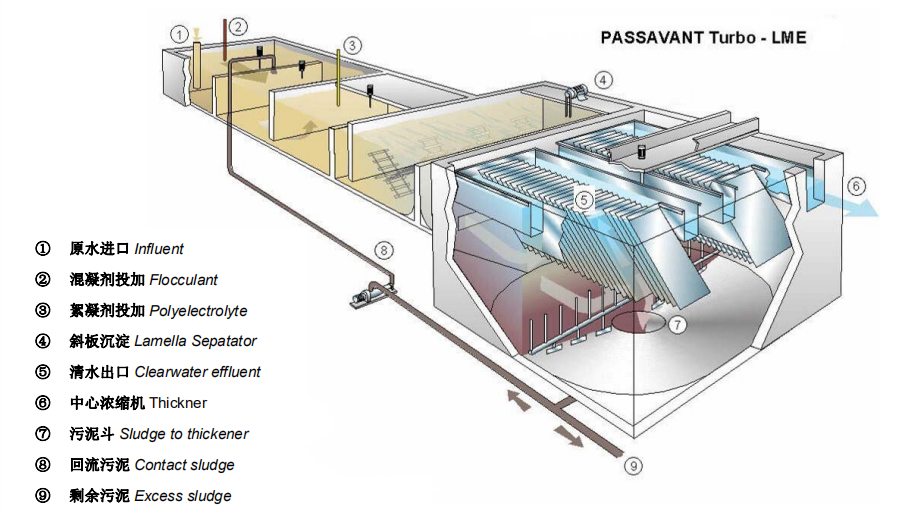

工艺流程
Turbo - LME的组成及作用
Turbo-LME的组成 Turbo-LME comprises
1、高效混凝 high energy coagulation
2、接触污泥加速絮凝 accelerated (Turbo) contact sludge flocculation
3、斜板沉淀 lamella clarification (LM)
4、一体式浓缩 integrated thickening (E)
作用：
1、去除SS、浊度 固体颗粒的去除 减少重矿物总量 软化水体，降低硬度
2、通过投加石灰水，得到碳酸钙沉淀 去除水体的硬度
Turbo - LME各个阶段
①混合室 | •投加混凝剂（铁、铝的氯化物和硫酸盐）5~30 ppm •停留时间<2 min,搅拌程度中等 |
②污泥接触室 | •回流污泥量1%~3%Q, 回流污泥浓度60~80 g/L。如出水要求ss<5mg/L时，回流量为2%Q。 •停留时间<2min，搅拌程度为中等 |
③絮凝室 | •聚丙烯酰胺PAM投加浓度0.3~0.5ppm •停留时间<2min，搅拌程度为中等 |
④熟化室 | •低速搅拌，减少水体涡流形成，絮凝团增长，矾花逐渐密实 •停留时间<5min，稳定的流态对矾花的形成起到了良好的保护作用，为后续的沉淀过程提供有力的水力条件 |
⑤沉淀区 | •斜板沉淀系统 •水流向上流动的过程中，絮体顺着斜板逐渐向下滑落沉淀到浓缩区，清水从上方集水槽流出 |
⑥浓缩室 | •圆柱形浓缩池和上面的方形沉淀池结合 •配套设备：栅状多板复合刮泥机、污泥斗 |

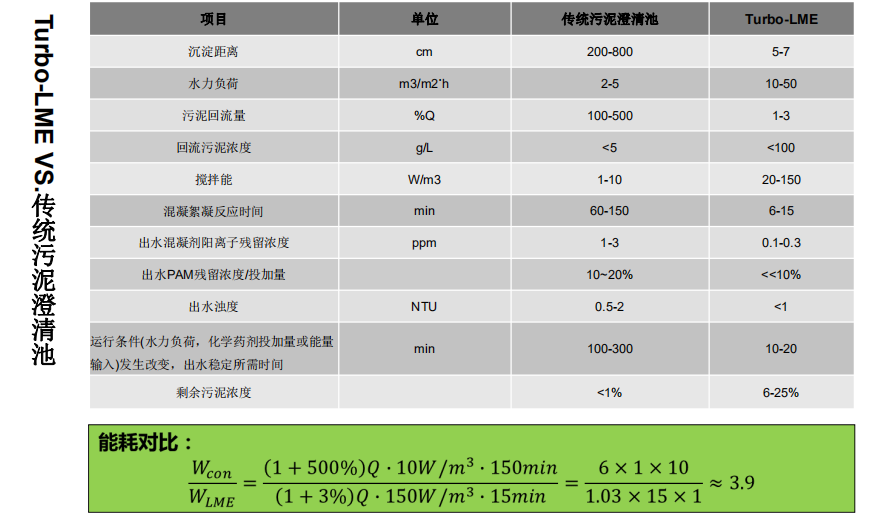

Turbo - LME 主要参数
Turbo - LME 特点综述
 | 1、Turbo-LME工艺是一种高效、紧凑的物化处理工艺 2、占地面积小，表面负荷高，处理效率高，排泥浓度高 3、单套Turbo-LME工艺的处理能力为50-5000 m³/h 4、在分离/沉淀阶段， PASSVANT的lamella斜板系统可使絮凝团在一个个小的间隔区内高速沉淀 5、斜板/浓缩系统共同组成了多个沉淀-分离系统槽 6、分离和沉淀的絮凝团直接聚集在斜板下方的浓缩池内可以减少沉淀和浓缩区内的剪切 |
图示：水沿斜板上升流动，分离出的泥渣在重力作用下沿着斜板向下滑至池底，最后集中排出。
